Warunek sprzętu kontrolnego Stan gotowości

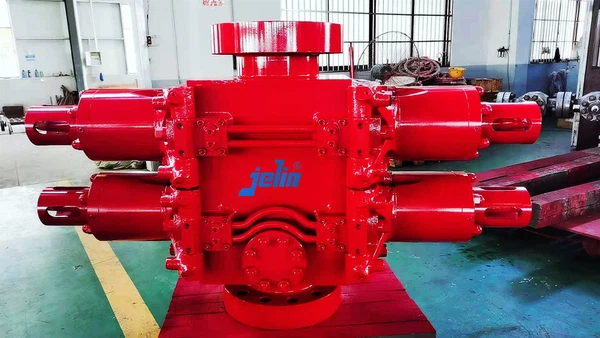

Podczas normalnego wiercenia cały stos i system sterowania BOP powinny być dokładnie kontrolowane raz w tygodniu. Podczas wiercenia do formacji ropy i gazu należy przeprowadzać kontrole raz dziennie, aby cały system kontroli studni pozostaje elastyczny i niezawodny. Każdy komponent musi być przechowywany we właściwym stanie pracy, aby po otrzymaniu instrukcji kontroli kopnięcia lub wydmuchu może natychmiast odpowiedzieć na działanie i skutecznie uszczelnić głowicę. Innymi słowy, cały system kontroli studni musi zawsze pozostać wStan rezerwacji.

1. Trzy źródła gotowe

Źródło oleju hydraulicznego

(1) Poziom oleju w zbiorniku zbiornika powinien wynosić ponad połowę objętości zbiornika.

(2) Poziom oleju w skrzyni korbowej i obudowie łańcucha elektrycznej pompy olejowej powinna osiągnąć pozycję określoną na prędkości progu.

(3) Smaryzatory mgły olejowej na konsoli wiertarki i panelu zdalnego sterowania należy wypełnić olejem do 1/2–2/3 objętości szklanej.

Zasilacz

(1) Główne zasilacze i trzy - przełącznik rozłączenia fazowy powinny być zamknięte.

(2) Kałka przełącznika głównego w elektrycznym polu sterowania powinno być ustawione na pozycję „Auto”.

(3) Wyłącznik powietrza wewnątrz elektrycznego pola sterowania powinien znajdować się w pozycji „ON”.

Dostawa powietrza

(1) Zamknij zasilanie powietrza - Off zawór powinien być otwarty.

(2) Wskaźnik ciśnienia zasilania powietrza powinien odczytać 0,6–0,8 MPa.

2. Wszystkie zawory we właściwej pozycji

Cztery otwarte

(1) Zawór izolacyjny akumulatora powinien być otwarty.

(2) Zawór wlotowy elektrycznej pompy olejowej powinien być otwarty.

(3) Zawory wlotowe obu pneumatycznych pomp olejowych powinny być otwarte.

Trzy zamknięte

(1) Zawór wyładowania powinien być zamknięty.

(2) Air zamut - Off zawór pneumatycznej pompy olejowej powinien być zamknięty.

(3) Zawór obejściowy na linii powietrznej pompy olejowej pneumatycznej powinna być zamknięta.

3. Wszystkie wskaźniki pokazujące prawidłowe wartości

Wskaźniki ciśnienia hydraulicznego

(1) Wskaźnik ciśnienia akumulatora: 17,5–21 MPa.

(2) Manom ​​ciśnienia linii kolektora zaworu kierunkowego: 10,5 MPa.

(3) pierścieniowy manom ciśnienie linii hydraulicznej: 10,5 MPa.

(4) Górna granica ciśnienia oleju hydraulicznego - Przełącznik elektryczny: 21 MPa; Dolny limit: 17,5 MPa.

(5) Maksymalne ciśnienie oleju dla hydraulicznego - Przełącznik pneumatyczny: 21 MPa.

Wskaźniki ciśnienia powietrza

(1) Wskaźnik ciśnienia zasilania powietrza: 0,6–0,8 MPa.

(2) Pierwotny manometra ciśnienia powietrza w pneumatycznym układzie regulacyjnym: 0,14 MPa (0,35 MPa dla nowego typu).

(3) W konsoli wiertarskiej manometru nacisku akumulatora, manometru ciśnienia kolektora i pierścieniowego wskaźnika ciśnienia BOP powinny wykazywać te same odczyty, co odpowiednie wskaźniki na panelu sterowania zdalnym, z różnicą ciśnienia nieprzekraczającą 1 MPa.
